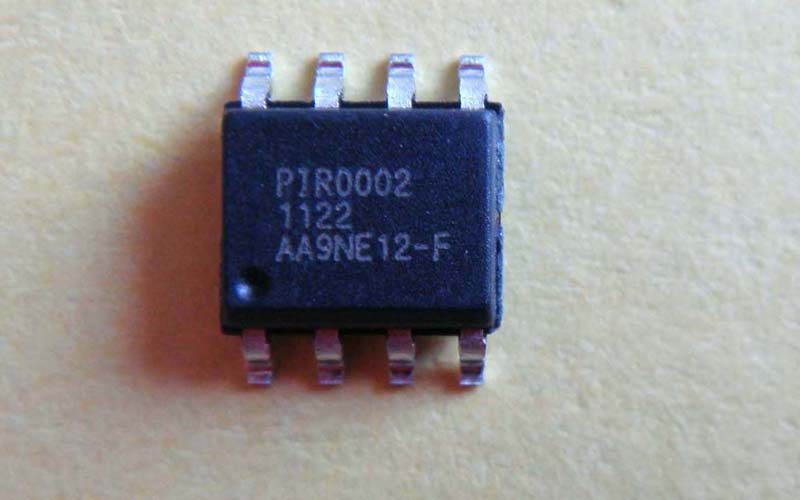

PIR0002是專為AC繼電器應用設計的人體紅外感應控制專用芯片，采用先進的
COMS工藝制作，適合光敏三極管或光敏電阻（CDS）的應用，芯片內置高性能的電
源穩壓電路，運算放大器, 電壓比較器，定時器，控制電路，系統振蕩器，及輸
出定時振蕩器等，PIR傳感器將人體活動所產生的紅外信號的變化，偵測轉化為電
壓信號的變化，按輸出電壓信號的幅度大小標準，決定繼電器的是否閉合，及輸
出時間可調.
特性
§ 工作電壓：2.2V~5.5V
§ 內置系統時鐘頻率：16KHz
§ 工作電流：< 20uA（VBAT=4.5V，無負載）
§ 支持光敏三極管或光敏電阻，用來偵測環境亮度，從而判斷當前時間是
白天還是夜晚
§ 提供外部RC設定輸出延遲時間3秒~110可調整
§ 在電源上電后有1秒的穩定時間及16秒的預熱時間（預熱時間）
§ 輸出從開啟到關閉時，有1秒的信號禁止時間
