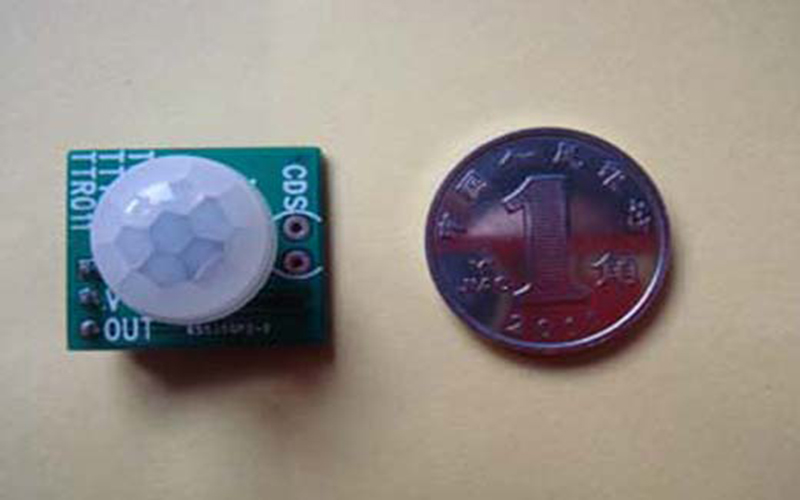

SY021多功能微型人體紅外感應模組

一．概述
本方案為針對PIR感應，微波感應等LED 燈感應控制的標準應用方案，具有環境亮度
偵測，延時時間可調，輸出工作模式多等特點；
二．芯片說明
2.1 TTY020 是SOT23-6 包裝，專為小信號交流放大而設計的專用放大器，內建高性能
放大器，及鑒幅整形等功能，具有功耗低，線路簡單，靈敏度高的特點，非常適合應于PIR
感應，微波感應等信號的前端處理；
2.2 TTY5001 SOP8B 是一個SOP8 封裝，內建4 位AD 功能的MCU，相比普通I/O型
MCU，一個AD 引腳，最多可以區分16種狀態，用來做簡單的功能選項等，具有無與比擬
的優勢；
